Пользовательское профилирование звонков

Пользовательские вызовы XLA позволяют выполнять пользовательские ядра или операции, которые изначально не поддерживаются XLA. Чтобы получить представление о производительности этих пользовательских вызовов в средстве просмотра трассировки , можно использовать специальные флаги XLA для включения подробной трассировки и отладочной информации LLO (низкоуровневого оптимизатора).

⚠️ ЭКСПЕРИМЕНТАЛЬНАЯ ФУНКЦИЯ : Анализ с помощью низкоуровневого оптимизатора (LLO) и пользовательское профилирование вызовов являются экспериментальными . Для доступа к этим функциям и всем инструментам анализа CLI ( get_kernel_stats , get_llo_analysis , get_llo_debug_string ) установите xprof-nightly . В стандартной версии xprof PyPI (2.23.1) эти подкоманды отсутствуют.

Предварительные условия и требования к набору инструментов

Перед началом записи трассировки LLO убедитесь, что ваша среда соответствует следующим требованиям:

• Python 3.11+ (рекомендуется Python 3.12) : Образы виртуальных машин Cloud TPU по умолчанию (Ubuntu 22.04) поставляются с системным Python 3.10.12, который незаметно ограничивает версию JAX до 0.6.2 и использует libtpu 0.0.17. В более старых сборках libtpu отсутствуют определения флагов LLO, что приводит к ERROR: Unknown command line flag или возвращает пустые профили LLO. Настоятельно рекомендуется использовать uv для управления виртуальной средой Python 3.12.

• Установка пакета ( xprof-nightly ) : Установите xprof-nightly вместе с jax[tpu] :

  # 1. Setup Python 3.12 environment
  pip install uv
  uv python install 3.12
  uv venv --python 3.12 ~/venvs/v312

  # 2. Install xprof-nightly and JAX
  uv pip install --python ~/venvs/v312/bin/python \
      'jax[tpu]>=0.11.0' xprof-nightly numpy ml_dtypes absl-py fire


• JAX >= 0.11.0 : Рекомендуемая версия набора инструментов ( libtpu >= 0.0.44 ). Обратите внимание, что отладочная информация LLO во время компиляции ( --xla_xprof_register_llo_debug_info=true ) поддерживается начиная с jax >= 0.10.2 ( libtpu >= 0.0.42 ), в то время как для включения трассировки пользовательских вызовов во время выполнения ( --xla_xprof_enable_custom_call_tracing=true ) требуется jax >= 0.11.0 ( libtpu >= 0.0.44 ).

• Строгий порядок переменных окружения : LIBTPU_INIT_ARGS должен быть экспортирован в оболочке или настроен в os.environ строго до import jax . libtpu анализирует флаги инициализации при самом первом импорте JAX; их установка после import jax молча не имеет эффекта и может вызвать исключение.

Матрица совместимости оборудования

Диагностика доступности флагов

Чтобы убедиться, что установленный вами исполняемый файл libtpu содержит необходимые определения флагов перед запуском рабочих нагрузок, выполните следующий диагностический фрагмент:

import glob
import os
import libtpu

so_paths = glob.glob(os.path.dirname(libtpu.__file__) + "/*libtpu*.so")
if so_paths:
  blob = open(so_paths[0], "rb").read()
  for flag in (
      b"xla_xprof_register_llo_debug_info",
      b"xla_xprof_enable_custom_call_tracing",
      b"tpu_enable_periodic_counter_sampling",
  ):
    print(flag.decode(), "PRESENT" if flag in blob else "ABSENT")

Как включить трассировку

Рекомендуемый вариант по умолчанию: только отладочная информация LLO.

Для статического анализа LLO и профилирования на уровне HLO/ядра зарегистрируйте отладочную информацию LLO с помощью --xla_xprof_register_llo_debug_info=true . Это сохранит полный поток операций HLO в неизменном виде, так что get_hlo_stats , get_roofline_model , get_top_hlo_ops и get_kernel_stats будут работать без дополнительных накладных расходов на трассировку во время выполнения, при этом создавая полную карту исходного кода LLO, используемую функциями get_llo_analysis и get_llo_debug_string .

import os

# Flags MUST precede any jax / libtpu import
os.environ["LIBTPU_INIT_ARGS"] = "--xla_xprof_register_llo_debug_info=true"

import jax
# Workload definition and tracing...

• --xla_xprof_register_llo_debug_info=true : Регистрирует отладочную информацию LLO, коды операций и метаданные для визуализации XProf.

Детальная трассировка пакетов LLO во время выполнения

• --xla_xprof_enable_custom_call_tracing=true : Канонический флаг, который включает детальную информацию о выполнении LLO во время выполнения ( Pallas Primitives , LLO Ops и линии инструкций для каждого модуля в Trace Viewer) и автоматически активирует инструментарий пакета инструкций ( xla_tpu_bundle_instrumentation_options со значениями по умолчанию trace_best_effort_frequency=10 и trace_guaranteed_frequency=10 ).

При использовании --xla_xprof_enable_custom_call_tracing=true настройте частоту трассировки виртуальных машин ( trace_best_effort_frequency и trace_guaranteed_frequency в xla_tpu_bundle_instrumentation_options ; см. раздел «Как настроить» ниже), если увеличенный размер трассировки приводит к переполнению аппаратного буфера трассировки.

Пример средства просмотра трассировки

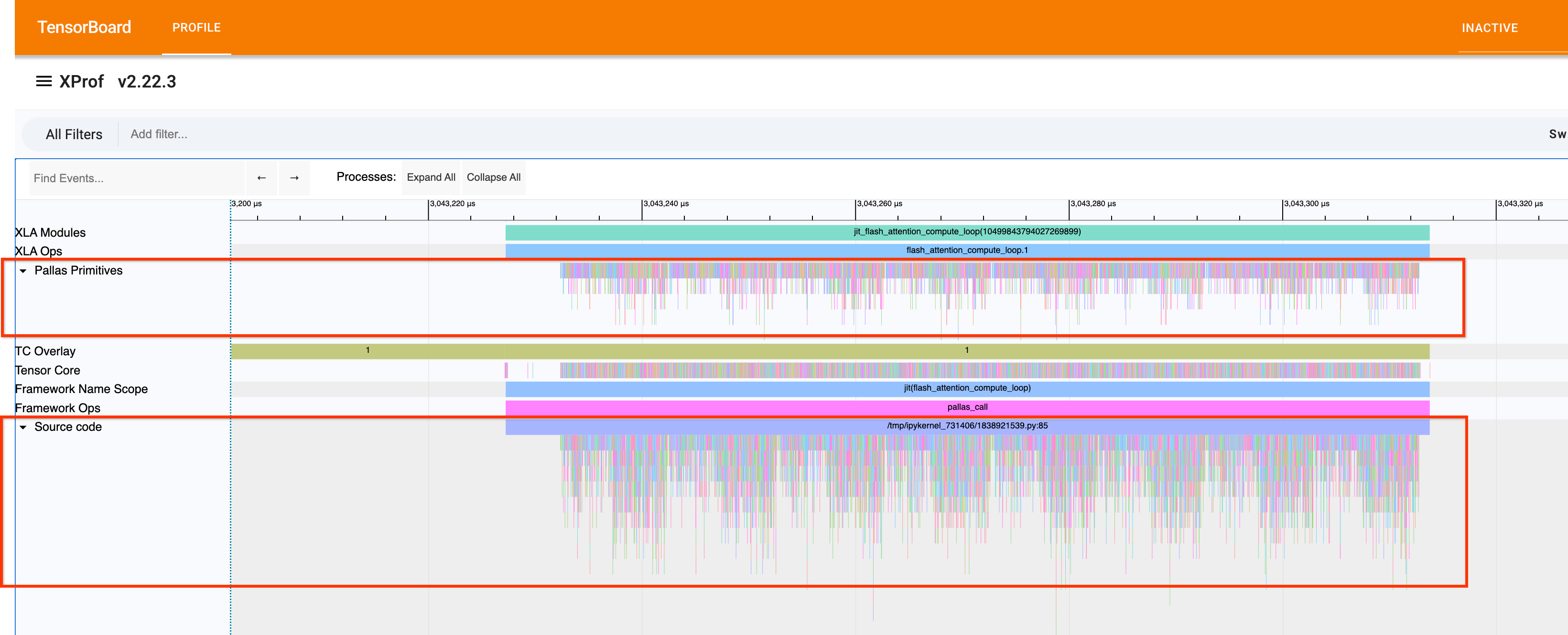

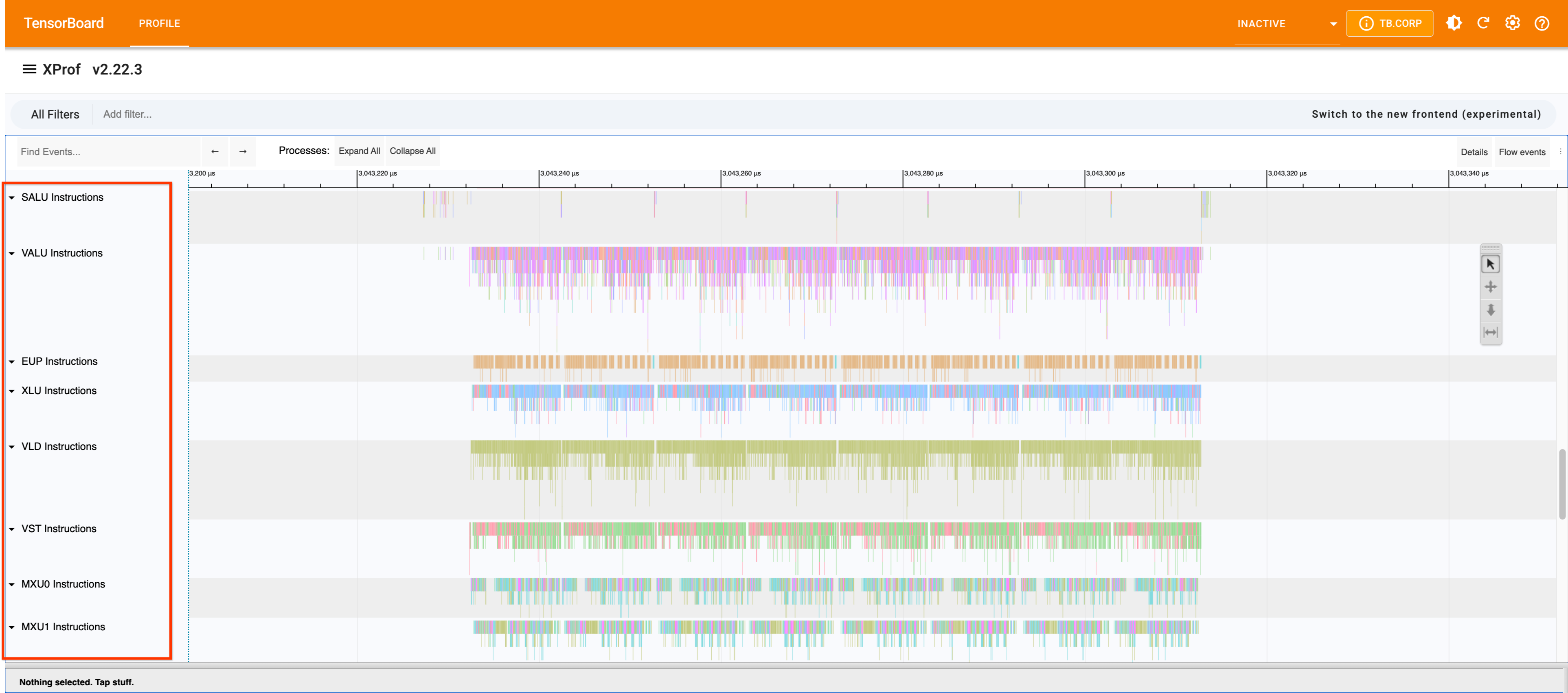

Вот пример того, как выглядят трассировки LLO в программе просмотра трассировок Xprof:

Расширенные параметры (Обработка пропущенных событий)

Если в Xprof вы видите пропуски событий или переполнение буфера, это означает, что точки трассировки запускаются слишком часто, перегружая буферы трассировки оборудования. Вы можете настроить частоту вставки трассировки LLO с помощью расширенных параметров.

Эти параметры настраиваются через xla_tpu_bundle_instrumentation_options . Вы можете контролировать, как часто трассировки упаковываются в пакеты инструкций.

Ключевые параметры

• trace_best_effort_frequency (По умолчанию: 10): Целевой интервал (в пакетах) для вставки трассировок, упакованных в существующие пакеты. Компилятор будет пытаться вставить трассировку с такой частотой, но не будет создавать для нее новые пакеты.
• trace_guaranteed_frequency (По умолчанию: 10): Максимальное количество пакетов, разрешенных между двумя трассировками. Это гарантированное значение. Если мы не можем обеспечить это значение путем упаковки трассировок в существующие пакеты, мы создадим новый пакет и поместим трассировку туда (отдельно).

Как настроить

• Если вы видите сообщение "Пропуск событий" : увеличьте значения (например, установите значение 50 или 100), чтобы трассировка выполнялась реже , что уменьшит объем генерируемых данных трассировки.
• Если вам нужна более высокая детализация : уменьшите количество значений, которые необходимо отслеживать чаще (ценой увеличения накладных расходов и потенциального переполнения буфера).

Как рассчитывается количество циклов выполнения инструкций

Поскольку точки трассировки вводятся выборочно, а не при каждой отдельной инструкции, промежуточные временные метки интерполируются на основе оценочных затрат на аппаратные циклы.

Компилятор вычисляет внутреннюю стоимость аппаратных циклов каждой инструкции LLO на основе целевого поколения TPU и исполнительного блока, который её обрабатывает. Эти значения количества циклов представляют собой пропускную способность выполнения и задержки.

Поток высокого уровня

1. Инструкция по разбору LLO : Определите код операции и метаданные.
2. Получение базовых аппаратных циклов : определение циклов на основе поколения TPU (v5e/v5p, v6e/v7x и т. д.).
3. Преобразование в такты глобального счетчика таймера (GTC) : Преобразуйте циклы в такты глобального счетчика таймера (GTC), используя формулу: Cycles * (GTC_Freq * 16) / TC_Freq .
4. Создать временной интервал : равномерно интерполировать промежуточные события между известными границами трассировки.

Расчеты циклов по энергоблокам и источникам генерации

Ниже приведены примеры моделирования базовых аппаратных циклов для различных исполнительных блоков:

Блок матричного умножения (MXU)

Показатель количества циклов MXU отражает пропускную способность в зависимости от плотности типов данных.

Транспонированный блок (XLU)

Количество циклов отражает задержки транспонирования в памяти и задержки кроссбара.

Пул исполнительных блоков (EUP)

Инструкции EUP представляют собой векторные математические функции (например, tanh , log , exp ).

Флаг Миграция и примирение

В более ранних версиях документации XLA и TPU упоминался устаревший флаг --xla_enable_custom_call_region_trace=true .

• Канонический флаг : --xla_xprof_enable_custom_call_tracing (каноническое имя, если требуются временные интервалы между пакетами инструкций во время выполнения; по умолчанию используйте только --xla_xprof_register_llo_debug_info=true ). При включении активируется пользовательская трассировка вызовов, при этом автоматически настраиваются необходимые параметры инструментирования пакета инструкций и частоты трассировки ( xla_tpu_bundle_instrumentation_options ).
• Устаревший флаг : --xla_enable_custom_call_region_trace=true (устаревший псевдоним). Хотя он по-прежнему поддерживается более старыми бэкендами компиляторов, пользователям, которым необходимы временные интервалы пакетов во время выполнения, следует перейти на --xla_xprof_enable_custom_call_tracing .

Пример захвата данных по умолчанию (регистрирует отладочную информацию LLO, сохраняя при этом статистику HLO и ядра):

export LIBTPU_INIT_ARGS="--xla_xprof_register_llo_debug_info=true"
python your_jax_workload.py

Если включена трассировка пользовательских вызовов вместе с отладочной информацией LLO, в окне просмотра трассировки для каждого ядра TPU или устройства, выполняющего пользовательский вызов, появится новая строка, описывающая использование LLO .

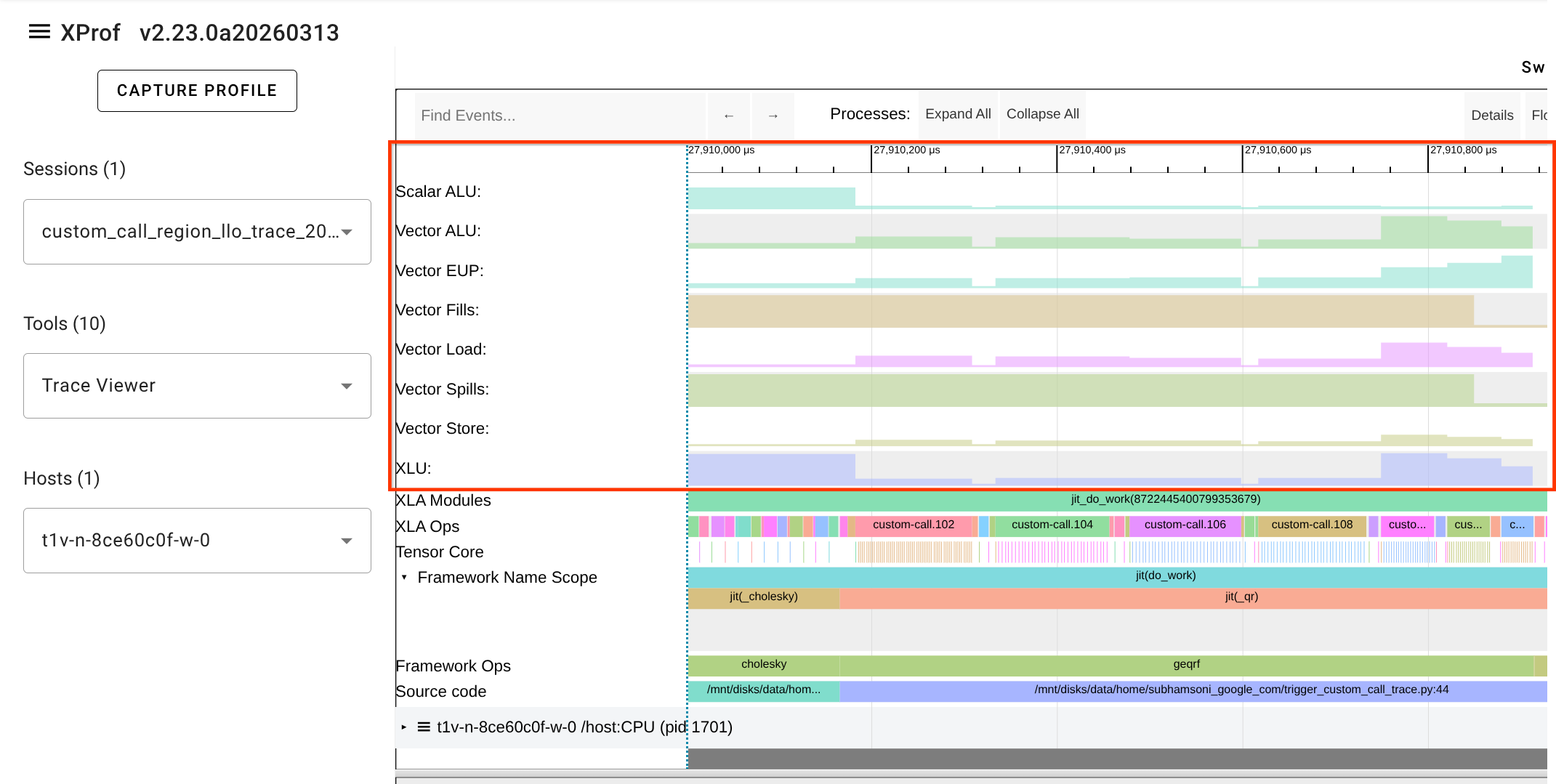

Линия использования LLO

Линия использования LLO предоставляет визуализацию того, как используются аппаратные ресурсы во время выполнения пользовательского вызова. Это особенно полезно для выявления узких мест в пользовательских ядрах (например, написанных на Pallas или Mosaic).

Передовые методы и типичные ошибки на практике

• Используйте xprof-nightly : в стандартной версии xprof 2.23.1 отсутствуют подкоманды get_kernel_stats и LLO CLI (а также автономный скрипт консоли xparity для проверки числовой четности). В средах, отличных от Google3, всегда устанавливайте xprof-nightly .
• Интерпретация метрик для ядер Pallas (слепая зона Roofline) : XLA не имеет модели стоимости для tpu_custom_call . Поэтому get_roofline_model и get_overview будут сообщать 0.0 GFLOP/s , "bound_by": "Unknown" и 0.0% использования MXU, даже если инструкции LLO полностью захвачены и выполняются на оборудовании.
  • Для получения информации о длительности и задержке работы ядра используйте xprof get_kernel_stats <logdir> .
  • Для анализа выполнения инструкций на низком уровне и оценки количества циклов используйте xprof get_llo_analysis <logdir> .
• Внутренние тела циклов Lite Proto : В функции get_llo_debug_string внутренние тела циклов суммируются следующим образом: // Loop body not available in lite proto . Оно предоставляет структуру окружающего модуля, распределение регистров и последовательность внешних инструкций.
• Эвристический метод проверки трассировки : не проверять имена строк трассировки, такие как SALU / VALU / EUP / XLU / VLD / VST / MXU Instructions для определения наличия данных LLO. Действительные трассировки LLO не используют эти имена строк. Проверьте захват LLO, выполнив команду xprof get_llo_analysis <logdir> и убедившись, что "success": true .
• Размер ядра захвата : Слишком большой размер тестовых/захватывающих ядер может вызвать ошибки компилятора, такие как CompileTimeScopedVmemOom: Scoped allocation with size 32.81M and limit 32.00M exceeded scoped vmem limit . Keep capture matrices notable size (eg (512, 512, 1024) f32).
• Раздельные виртуальные среды : При портировании ядер между версиями JAX (например, устаревшие функции JAX 0.11+, такие как pltpu.repeat ) используйте выделенные виртуальные среды.
